不等NV发布 影驰率先打造最强GTX470x2

ZOL台北报道：全球第二大，亚洲第一大IT盛会——台北国际电脑展（computex）于6月1日-5日举行。今年恰逢台北电脑展30周年，参展商规模较去年成长6%以上，预计成交额将突破200亿美金纪录。最吸引眼球的是诸多革命性新技术和新产品将首次与世人见面。CBSi中关村在线派出16位资深记者团直飞台北，昼夜坚守为网友传回最新报道。

        影驰凭借多年的产品个性化设计赢得了全球用户的青睐，它的双BIOS、蜂鸣器、加压跳线等等成为了当时其他品牌争相模仿的功能。随着时间的推移影驰产品的特色愈加鲜明，而且同时随着研发实力的进一步加强，影驰逐渐开始着手更加惊人的设计。

        在本次COMPUTEX2010展会上，影驰就拿出了自己设计的独一无二的力作，笔者可以这么说下面要展示的产品不是像当年双BIOS等功能那样能轻易模仿的。

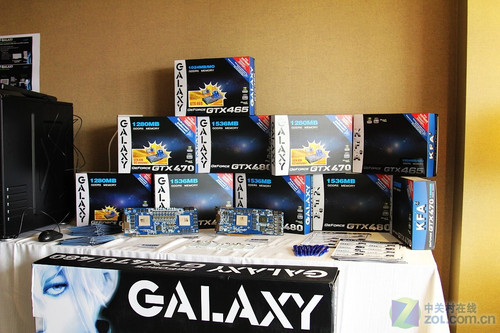

影驰COMPUTEX2010显卡展台

        ● 影驰打造最快N卡——GTX470 x2

        众所周知，NVIDIA近两代的旗舰高端单卡都是由单卡双芯模式组建，而进入Fermi架构时代后这一惯例依然不会被打破，不过根据目前已知消息，NVIDIA这一代推出的单卡双芯使用的并非顶级GF100核心，而是即将发布的中端核心——GF104，不免让人失望。

        影驰，凭借自己的实力，独立于NVIDIA打造了最强的N卡——GeForce GTX 470 Dual。

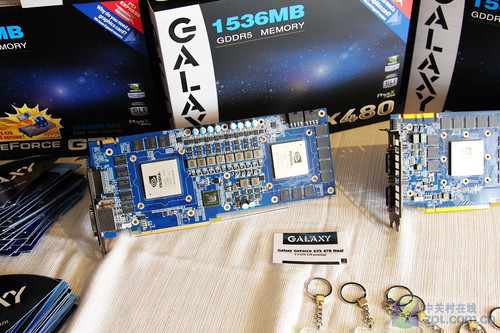

影驰GeForce GTX 470 Dual

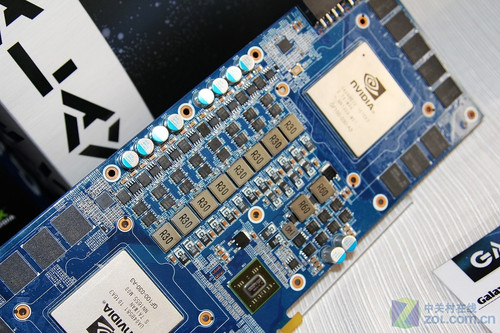

        影驰这款GeForce GTX 470 Dual的设计与前辈产品布局相仿，核心分列PCB两侧，中间为两颗核心的供电模组及NF200桥接芯片。

搭配GF100-030-A3核心?

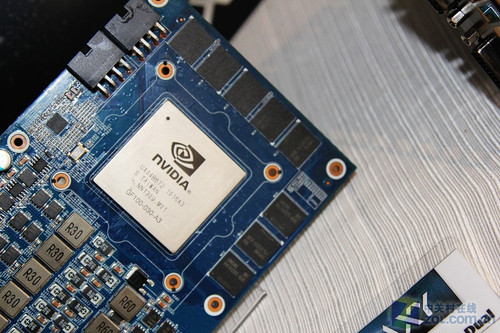

        影驰GeForce GTX 470 Dual使用的核心为GF100-030-A3核心，这并不是GeForce GTX 470该用的GF100-275-A3核心，而是GeForce GTX 465标配的核心。

        值得一提的是，我们可以看到核心周围显存为8颗，这也是GeForce GTX 465标配的显存数量，并非GeForce GTX 470标配的10颗。

        虽然我们看到了GeForce GTX 470 Dual的真面目，但是由于为展卡并为上机，所以其规格依然是个迷。

显卡采用（4+2）*2相供电

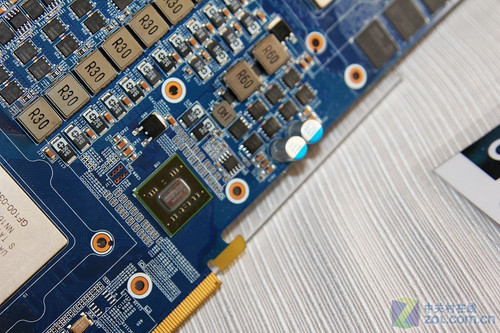

        影驰GeForce GTX 470 Dual为每组显卡标配4+2相供电，每相供电均采用屏蔽式电感、固态电容和优质Mosfet组成。

NF200桥接芯片

        NF200芯片的功能不用笔者赘述，它的作用就是将PCI-Express拆分成双x8，同时内部组建SLI。

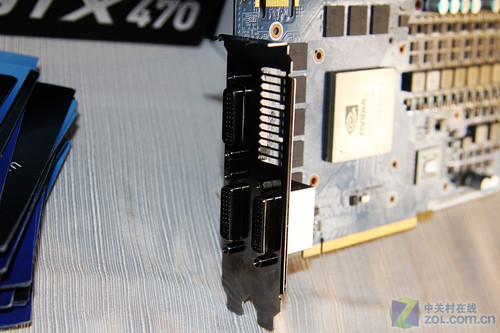

标配DVI *3接口

        显卡标配DVI *3，这样的设计笔者分析主要是为NVIDIA 3D Surround准备。
